ทำตามสั่ง คาร์บอนไฟเบอร์ Drone ภายนอก Canopy Hood ฝาครอบศีรษะ
บ้าน / ผลิตภัณฑ์ / ชิ้นส่วนที่มีรูปร่างพิเศษ / การบินและอวกาศ / คาร์บอนไฟเบอร์ Drone ภายนอก Canopy Hood ฝาครอบศีรษะ
  • คาร์บอนไฟเบอร์ Drone ภายนอก Canopy Hood ฝาครอบศีรษะ
  • คาร์บอนไฟเบอร์ Drone ภายนอก Canopy Hood ฝาครอบศีรษะ
  • คาร์บอนไฟเบอร์ Drone ภายนอก Canopy Hood ฝาครอบศีรษะ
  • คาร์บอนไฟเบอร์ Drone ภายนอก Canopy Hood ฝาครอบศีรษะ

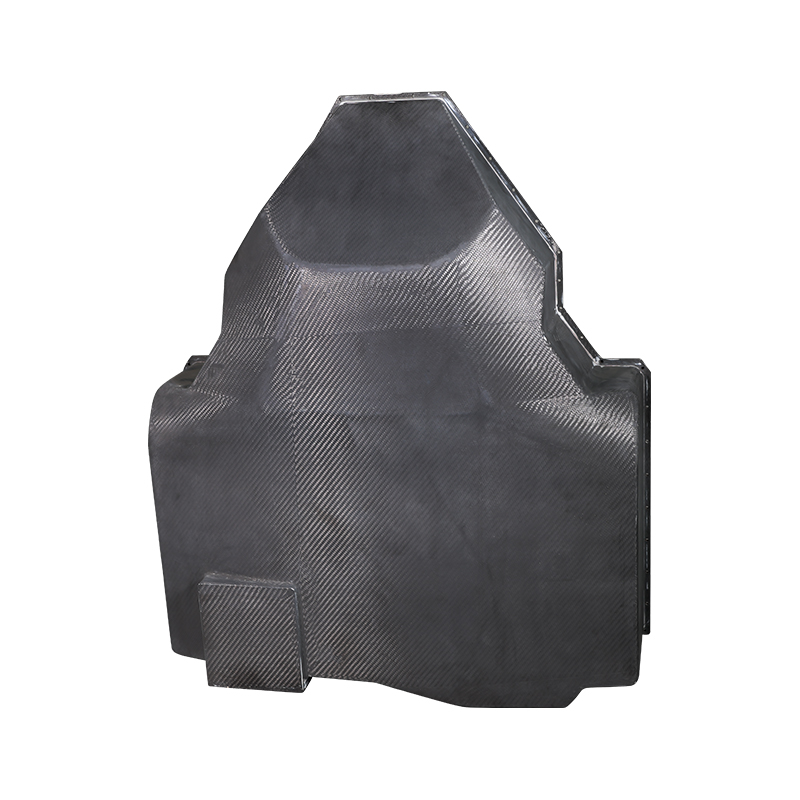

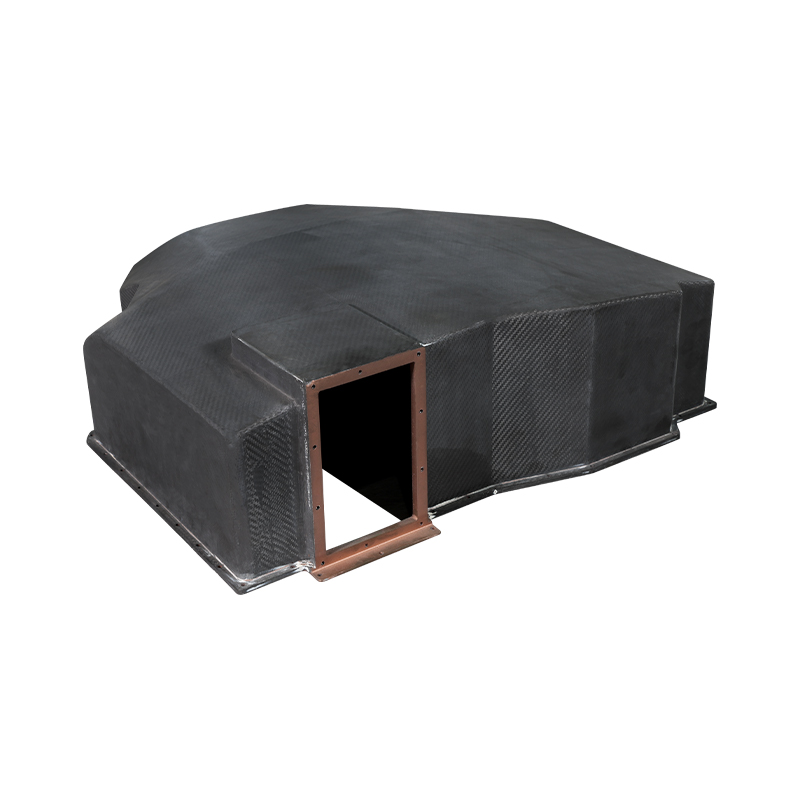

คาร์บอนไฟเบอร์ Drone ภายนอก Canopy Hood ฝาครอบศีรษะ

สามารถลดน้ำหนักของโครงสร้างเครื่องบินได้ประมาณ 15% ~ 20% และเพิ่มภาระที่มีประสิทธิภาพ นอกจากนี้ยังช่วยลดความซับซ้อนของอุปกรณ์ในกระบวนการผลิต UAV ลดภาระงานประกอบ ลดวงจรการผลิต และลดต้นทุนตลอดอายุการใช้งานของเครื่องบินทั้งลำ พารามิเตอร์สามารถปรับแต่งได้

ติดต่อเรา
ก่อนหน้า：อุปกรณ์ลงจอดอากาศยานไร้คนขับ (UAV) คาร์บอนไฟเบอร์ต่อไป：เปลือกหอยโดรนคาร์บอนไฟเบอร์
ขอบเขต
ฝาครอบภายนอก UAV · เกรดการบินและอวกาศ
คาร์บอนไฟเบอร์ Drone ภายนอก Canopy Hood ฝาครอบศีรษะ
น้ำหนัก (ทั่วไป) 42-68ก
ความหนาของผนัง 0.6-1.2มม
อุณหภูมิบริการ -40 ถึง 110°C
ภาพรวมโครงสร้าง
หลังคาคาร์บอนไฟเบอร์พรีเพกผลิตด้วยการขึ้นรูปโลหะที่เข้ากันหรือการบ่มด้วยหม้อนึ่งความดัน ผ้าทอลายทแยง Toray T700 3K พร้อมอีพอกซีเรซินความเหนียวสูง โมดูลัสแรงดึง 65 GPa ความต้านทานแรงดัดงอ 750 MPa ออกแบบมาสำหรับ DJI M300, Mavฉันc 3, Matrice และเฟรม FPV แบบกำหนดเอง ระยะห่างภายในที่ออกแบบมาสำหรับโมดูล GPS, IMU และสายเคเบิลอินเทอร์เฟซเพย์โหลด ความต้านทานพื้นผิว 10-100 โอห์มต่อตารางเมตรสำหรับการป้องกัน ESD
ชนิดไฟเบอร์ Toray T700SC 3K 2x2 ทวิลล์
ระบบเรซิน อีพ็อกซี่ (Tg 135°C)
ปริมาณไฟเบอร์ 57-62 เปอร์เซ็นต์
การตกแต่งพื้นผิว เงา (GU 90) หรือด้าน
จุดยึด น็อตฝังตัว M2.5 / M3
1
ข้อได้เปรียบหลัก
  • การลดน้ำหนักลง: เบากว่าหลังคาอะลูมิเนียม 70 เปอร์เซ็นต์ เบากว่า PC-ABS ถึง 50 เปอร์เซ็นต์ โดยมีความแข็งแกร่งเท่ากัน
  • ความโปร่งใสของสัญญาณ: การสูญเสียการส่งผ่าน RF ต่ำกว่า 0.3 dB ที่ 2.4 GHz และ 5.8 GHz (ใช้การเคลือบที่ไม่นำไฟฟ้า)
  • ความต้านทานแรงกระแทก: ไม่มีการแพร่กระจายของรอยแตกร้าวหลังจากตกจากความสูง 1.5 ม. ลงบนคอนกรีต 500 กรัม
2
พารามิเตอร์มิติ
  • ช่วงความยาว: 55-120 มม. (ขึ้นอยู่กับโครงเครื่องบิน)
  • ช่วงความกว้าง: 45-95 มม
  • ช่วงความสูง: 25-55 มม
  • ความคลาดเคลื่อน: บวก/ลบ 0.15 มม. บนพื้นผิวติดตั้ง
  • มุมร่าง: 2 ถึง 3 องศาสำหรับการรื้อถอน
3
ความต้านทานต่อสิ่งแวดล้อม
  • ต้านทานรังสียูวี: QUV 500 ชั่วโมง พร้อมความเงามากกว่า 85 เปอร์เซ็นต์
  • การดูดซึมความชื้น: น้อยกว่า 0.1 เปอร์เซ็นต์หลังจากแช่ 7 วัน
  • ความทนทานต่อสารเคมี: ไม่ได้รับผลกระทบจากน้ำมันเชื้อเพลิง น้ำมัน และตัวทำละลายทำความสะอาดมาตรฐาน
บันทึกการบูรณาการและการประกอบ
สกรูยึดควรใช้แหวนรองไนล่อนเพื่อป้องกันการกัดกร่อนของกัลวานิกระหว่างโครงคาร์บอนและอะลูมิเนียม
เส้นผ่านศูนย์กลางรูเจาะล่วงหน้า 2.2 มม. สำหรับสกรู M2 มุมเคาเตอร์ซิงค์ 100 องศาสำหรับการประกอบแบบฝัง
มีช่องปะเก็น EMI สำหรับป้องกันการรบกวนทางแม่เหล็กไฟฟ้าจากโมดูล ESC
ช่องระบายอากาศสามารถรวมเข้าด้วยกันในระหว่างการขึ้นรูปสำหรับแบตเตอรี่หรือการไหลเวียนของอากาศระบายความร้อน ESC
เมทริกซ์ความเข้ากันได้
เข้ากันได้กับ DJI M300 RTK, M350, Mavic 3 Enterprise, Autel EVO II และเฟรม FPV ขนาด 7 นิ้วถึง 10 นิ้วแบบกำหนดเอง
การออกแบบประตูทางเข้าน้ำหนักบรรทุกมีไว้สำหรับกลไกการหล่นหรือการยื่นออกมาของกล้องรอง
ช่องตัดแบบกำหนดเองสำหรับเสาอากาศ (SMA, u.FL) และพอร์ต USB/HDMI ที่รองรับขั้นต่ำ 50 ยูนิต
โปรโตคอลการจัดการและการบำรุงรักษา
01. การทำความสะอาด — ใช้ไอโซโพรพิลแอลกอฮอล์ (70 เปอร์เซ็นต์) ด้วยผ้าที่ไม่เป็นขุย ห้ามแช่ในของเหลว
02. การตรวจสอบ — ตรวจสอบการหลุดล่อนโดยแตะทดสอบก่อนแต่ละเที่ยวบิน เสียงทื่อบ่งบอกถึงความแตกแยก
03. การซ่อมแซม — รอยแตกเล็กๆ ที่เต็มไปด้วยอีพอกซีเรซิน เปลี่ยนฝาครอบหากความเสียหายจากการกระแทกเกินความยาวรอยแตก 15 มม.
04. การเก็บรักษา — เก็บให้ห่างจากแสงแดดโดยตรงเมื่อไม่ใช้งาน เคลือบยูวีใสช่วยยืดอายุการใช้งานถึง 2,000 ชั่วโมงบิน
การใช้งานทั่วไป
โดรนตรวจสอบอุตสาหกรรม UAV ฉีดพ่นทางการเกษตร เครื่องบินค้นหาและกู้ภัย ปกฟรีสไตล์การแข่งรถ FPV กล่องหุ้มแพลตฟอร์มการทำแผนที่ LiDAR
คาร์บอนไฟเบอร์บล็อกสัญญาณ GPS หรือไม่?
คาร์บอนไฟเบอร์ที่ไม่เคลือบจะลดทอนสัญญาณ RF หลังคาของเราประกอบด้วยชั้นพื้นผิวที่ไม่นำไฟฟ้า (ใยแก้วหรือเคลือบเจล) ซึ่งช่วยลดการสูญเสียสัญญาณให้ต่ำกว่า 0.5 dB ทำให้สามารถรับ GPS และการวัดระยะไกลโดยไม่ต้องใช้เสาอากาศภายนอก
ระดับความสูงและอุณหภูมิในการทำงานสูงสุด
ระดับความสูงสูงสุด 7,000 ม. อุณหภูมิในการทำงานต่อเนื่อง -30°C ถึง 85°C การสัมผัสในระยะสั้นถึง 110°C (แสงแดดโดยตรงบนพื้นผิวที่มืด)
ต้นทุนแม่พิมพ์ที่กำหนดเองและเวลานำ
แม่พิมพ์อลูมิเนียม: 1,800-2,500 เหรียญสหรัฐ ระยะเวลาดำเนินการ 25-30 วัน หลังคาตัวอย่างให้ภายใน 5 วันหลังจากเสร็จสิ้นแม่พิมพ์
i หลังคาทั้งหมดได้รับการตรวจสอบ 100 เปอร์เซ็นต์ผ่าน CMM เพื่อดูความคลาดเคลื่อนของตำแหน่งรู รายงานการทดสอบเป็นกลุ่มประกอบด้วย Tg ปริมาตรไฟเบอร์ และการตรวจสอบด้วยภาพตาม IPC-A-600 มีการสร้างแบรนด์ OEM (แกะสลักด้วยเลเซอร์)
