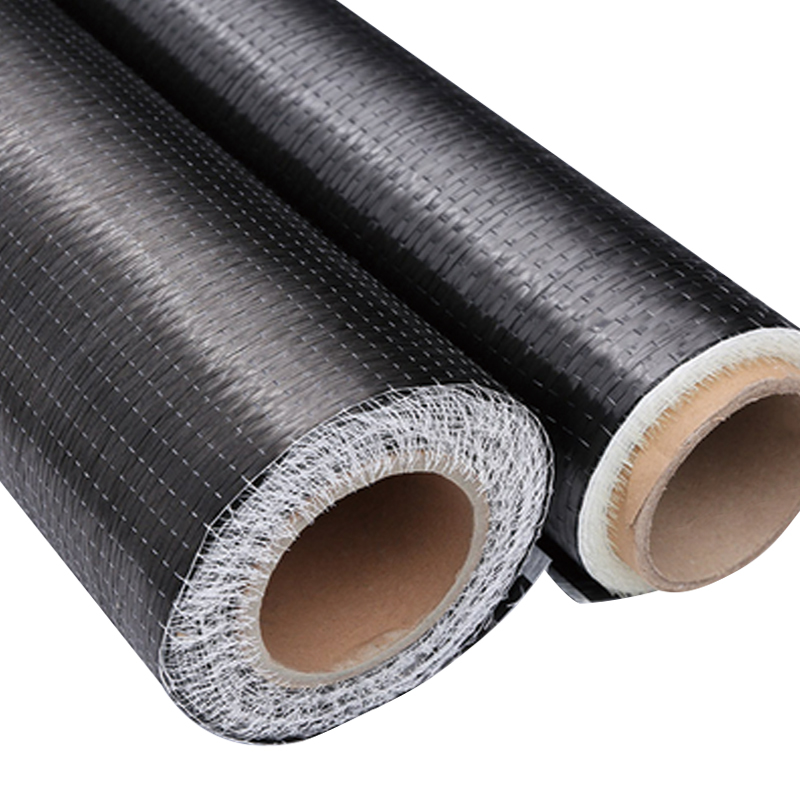

ผ้าเสริมแรง UD ทิศทางเดียวคาร์บอนไฟเบอร์ที่มีความยืดหยุ่นสูง

ผ้าเสริมแรง UD ทิศทางเดียวของคาร์บอนไฟเบอร์ที่มีความยืดหยุ่นสูงเป็นวัสดุคอมโพสิตประสิทธิภาพสูงที่ใช้เส้นใยคาร์บอนที่จัดเรียงในทิศทางเดียวเป็นวัสดุเสริมแรง มีความแข็งแรง โมดูลัส และความล้า ความยืดหยุ่นทำให้พอดีกับพื้นผิวโครงสร้างที่ซับซ้อนได้ง่ายขึ้น และเหมาะสำหรับการเสริมพื้นผิวที่มีรูปร่างต่างๆ มีการใช้กันอย่างแพร่หลายในการซ่อมแซมและเสริมความแข็งแรงของอาคาร สะพาน และอุปกรณ์อุตสาหกรรม เมื่อเทียบกับเหล็กแบบดั้งเดิม มันเบากว่า ทนทานต่อการกัดกร่อนมากกว่า และมีโครงสร้างที่สะดวกและมีประสิทธิภาพ

ติดต่อเรา
ขอบเขต

ลักษณะผลิตภัณฑ์

  • น้ำหนักเบา ความหนาแน่นเพียง 1/4 ของเหล็ก
  • มีความแข็งแรงสูง
  • มีความยืดหยุ่นสูงและสามารถใช้ได้กับส่วนประกอบที่มีรูปร่างซับซ้อนสูง
  • ก่อสร้างสะดวกไม่ต้องใช้เครื่องจักรขนาดใหญ่ ประสิทธิภาพการก่อสร้างสูง
  • ทนต่อการกัดกร่อน ทนกรด ทนด่าง ทนเกลือ และทนต่อสภาพแวดล้อมที่รุนแรงต่างๆ
การเสริมแรง แรงดึง ความเข้ม แรงดึง โมดูลัส การยืดตัว น้ำหนัก (ก./ตร.ม.)
T300-12000 ≥3500Mpa ≥230Gpa ≥1.5% 198
T300-12000 ≥3500Mpa ≥230Gpa ≥1.5% 396
T700S-12000 ≥4900Mpa ≥240Gpa ≥2.1% 400
T700S-12000 ≥4900Mpa ≥240Gpa ≥2.1% 800
T800S-12000 ≥5800Mpa ≥294Gpa ≥2.0% 515
T800S-12000 ≥5800Mpa ≥294Gpa ≥2.0% 1030
การใช้งาน: การเสริมแรงคาน เสา ผนัง แผ่นพื้น เสา และจุดโครงสร้างคาน-เสาของส่วนประกอบอาคาร

เราสามารถออกแบบและผลิตผ้าได้ตามความต้องการของลูกค้า (ภาพข้างต้นเป็นเพียงส่วนหนึ่งของการจัดแสดงเท่านั้น)

ทิศทางเดียว · เกรดแรงดึง
ผ้าเสริม UD คาร์บอนไฟเบอร์ที่มีความยืดหยุ่นสูง
ผ้าเสริมคาร์บอนไฟเบอร์ทิศทางเดียวผลิตจากเส้นใยต่อเนื่องของ Toray T700S และ T800S น้ำหนักพื้นที่ของไฟเบอร์อยู่ระหว่าง 100 แกรมถึง 600 แกรม โดยสามารถเลือกขนาดที่เข้ากันได้กับเทอร์โมพลาสติกหรืออีพอกซี โครงสร้างผ้าประกอบด้วยเส้นใยคาร์บอนขนานที่ยึดติดกันด้วยเส้นด้ายสกริมหรือเส้นด้ายพุ่งน้ำหนักเบา ทำให้เส้นใยมีการจัดตำแหน่ง 85-95 เปอร์เซ็นต์ในทิศทางการรับน้ำหนักหลัก วัสดุนี้แสดงโมดูลัสแรงดึง เกรดเฉลี่ย 230-294 และความต้านทานแรงดึง 4,900-5,900 เมกะปาสคาล ขึ้นอยู่กับเกรดไฟเบอร์ที่เลือก ระบบสารยึดเกาะที่ยืดหยุ่นช่วยให้ผ้าสามารถปรับให้เข้ากับพื้นผิวแม่พิมพ์โค้งงอได้ โดยไม่มีการโก่งงอของเส้นใยหรือความเข้มข้นของความเครียดที่เกิดจากการจีบ
100-600 แกรม ช่วงน้ำหนักจริง
230-294 GPa โมดูลัสแรงดึง
4,900-5,900 MPa ความต้านทานแรงดึง
ข้อได้เปรียบหลัก
01
การจัดตำแหน่งเส้นใยสูง
เส้นใยร้อยละ 85-95 หันไปในทิศทางการรับน้ำหนัก ช่วยเพิ่มความแข็งและความแข็งแรงเฉพาะต่อหน่วยน้ำหนักของคอมโพสิตลามิเนต
02
ระบบเครื่องผูกที่ยืดหยุ่น
ผงเทอร์โมพลาสติกหรือขนาดอีพ็อกซี่ช่วยรักษาความยืดหยุ่นของผ้าสำหรับการวางมือและการวางเทปอัตโนมัติโดยไม่มีการบิดเบือนของเส้นใย
03
การควบคุมความหนาสม่ำเสมอ
เทคโนโลยีเครื่องกระจายไฟเบอร์ทำให้มีความทนทานต่อความหนาบวก/ลบ 5 เปอร์เซ็นต์ ช่วยลดพื้นที่ที่อุดมไปด้วยเรซินและปรับปรุงการรวมตัวของลามิเนต
04
น้ำหนักเส้นใยที่ปรับแต่งได้
มีจำหน่ายโดยเพิ่มทีละ 100 แกรมจาก 100 ถึง 600 แกรม ช่วยให้กำหนดตารางชั้นลามิเนตให้ตรงตามความต้องการทางโครงสร้างได้อย่างแม่นยำ
ข้อกำหนดทางเทคนิค
ชนิดไฟเบอร์ โทเร T700S / T800S / T1100G
ตัวเลือกขนาด รองรับการใช้งาน อีพ็อกซี่ / เทอร์โมพลาสติก (PA, PPS)
น้ำหนักพื้นที่ไฟเบอร์ 100, 150, 200, 300, 400, 600 แกรม
ความกว้างมาตรฐาน 300 มม. 600 มม. 1,200 มม
วัสดุสกริม โพลีเอสเตอร์ / ใยแก้ว / ไม่มี
อายุการเก็บรักษา 12 เดือนที่ 5-25°C, <60% RH
สถานการณ์การใช้งาน
[ก]
โครงสร้างการบินและอวกาศ: ปีกสปาร์ ตัวทำให้ลำตัวแข็ง และส่วนควบคุมพื้นผิวที่ต้องการการเสริมแรงในทิศทางเดียวเพื่อต้านทานแรงดัดงอ
[ข]
ส่วนประกอบยานยนต์: กล่องกันกระแทก เสา B และถาดแบตเตอรี่แบบมีโครงสร้างซึ่งมีความแข็งที่ปรับแต่งมาโดยเฉพาะจะช่วยลดมวลยานพาหนะโดยรวม
[ค]
อุปกรณ์กีฬา: เฟรมจักรยาน คันเบ็ด และไม้ฮอกกี้ที่ต้องการความแข็งจำเพาะสูงพร้อมการควบคุมการตอบสนองแรงดัดงอ
[ง]
พลังงานลม: Spar caps และ shear webs สำหรับใบพัดกังหันลมแบบคอมโพสิต ทนทานต่อความเมื่อยล้าตลอดอายุการใช้งาน 20 ปี
หมายเหตุวัสดุ
การตรวจสอบการจัดตำแหน่งไฟเบอร์: ความเบี่ยงเบนของมุมจากการวางแนว 0 องศาที่ตั้งใจไว้จะคงอยู่ต่ำกว่า 1.5 องศา ตรวจสอบด้วยกล้องจุลทรรศน์แบบใช้แสงตามมาตรฐาน ASTM D6856
ความเข้ากันได้ของการชุบ: เคมีการกำหนดขนาดตรงกับระบบอีพอกซี ไวนิลเอสเตอร์ และเรซินโพลีเอสเตอร์ สามารถใช้งานร่วมกับ BMI และไซยาเนตเอสเทอร์เรซินได้ตามคำขอ
การรวมสุญญากาศ: ขั้นตอนการกำจัดแก๊สที่แนะนำก่อนการแช่เรซินเพื่อกำจัดอากาศที่ติดอยู่ระหว่างสายพ่วง และได้สัดส่วนปริมาตรเส้นใยที่ 55-65 เปอร์เซ็นต์
การจัดการและการเก็บรักษา
01 เก็บผ้าไว้ในถุงพลาสติกปิดผนึกที่มีสารดูดความชื้นเพื่อป้องกันการดูดซึมความชื้น ซึ่งอาจส่งผลต่อประสิทธิภาพของขนาดและลักษณะการเปียกของเรซิน
02 ตัดโดยใช้มีดตรงหรือโต๊ะตัดอัตโนมัติ หลีกเลี่ยงการโค้งงอหรือรอยพับที่แหลมคมซึ่งอาจทำให้เส้นใยไม่ตรงแนวหรือแตกหักได้
03 ลอกฟิล์มป้องกันออกทันทีก่อนที่จะวาง ผ้าที่สัมผัสกับสภาพแวดล้อมเป็นเวลานานกว่า 8 ชั่วโมงควรได้รับการปรับสภาพในสภาพแวดล้อมการเลย์อัพ
04 ความตึงของลูกกลิ้งในระหว่างการจ่ายไม่ควรเกิน 5 N เพื่อป้องกันการยืดตัวของแถบยึดเทอร์โมพลาสติก
คำถามทั่วไป
จะกำหนดน้ำหนักจริงสำหรับเลย์อัพได้อย่างไร?
คำนวณความหนาของลามิเนตที่ต้องการโดยใช้สูตรเศษส่วนปริมาตรไฟเบอร์: t = (น้ำหนักต่อพื้นที่) / (ความหนาแน่นของเส้นใย x Vf) สำหรับผ้า 300 แกรมที่ 60 เปอร์เซ็นต์ Vf ความหนาของชั้นบ่มจะอยู่ที่ประมาณ 0.27 มม.
ผ้ายูดีใช้ร่วมกับผ้าทอได้หรือไม่?
ใช่. ชั้น UD ที่วางไว้ในหลายทิศทาง (0°, 90°, ±45°) สามารถซ้อนทับกับชั้นพื้นผิวผ้าทอเพื่อปรับปรุงผิวสำเร็จและทนต่อแรงกระแทกในขณะที่ยังคงความแข็งไว้
รอบการแข็งตัวที่เหมาะสมที่สุดสำหรับผ้า UD ที่เคลือบด้วยอีพอกซี
การบ่มที่แนะนำ: 120°C เป็นเวลา 2 ชั่วโมง หลังการบ่มที่ 180°C เป็นเวลา 2 ชั่วโมง (สำหรับอีพอกซียานยนต์และอวกาศ) แรงดันถุงสุญญากาศขั้นต่ำ 0.08 MPa อัตราการทำความร้อน 2-3°C ต่อนาที
มุมเลื่อนชั้นสูงสุดที่อนุญาตคือเท่าใด
สามารถยุติชั้นได้ด้วยอัตราส่วนทางลาด 10:1 (ความยาว:ความหนา) เพื่อป้องกันการรวมตัวของความเครียดที่ตำแหน่งที่ชั้นหล่น จุดสิ้นสุดซวนเซ 5-10 มม.
